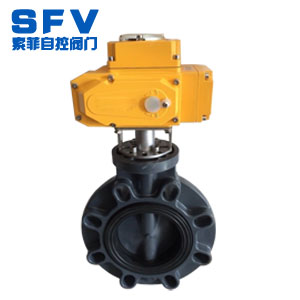

电动PVC蝶阀
产品概述
电动塑料蝶阀(亦称PVC电动蝶阀)采用一体式电动执行器与塑料蝶阀组成。输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。
产品特点
重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
技术参数
| 公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 公称压力 | PN1.0、1.6MPa | ||||||||
| 连接形式 | 对夹式 | ||||||||
| 密封材质 | FPM、EPDM、NBR | ||||||||
| 适用温度 | 0～+60℃ | ||||||||
| 阀体材质 | UPVC、CPVC、PP | ||||||||
| 阀芯材质 | UPVC、CPVC、PP、PTFE | ||||||||
| 适用介质 | PVC兼容的食品工业化学溶剂 | ||||||||
| 配用执行机构 | 可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构 | ||||||||
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) | ||||||||
外形尺寸
| 通径(mm) | 英寸″ | 尺寸(mm) | ||||||||
| 长度 | D | D1-ANSI | D1-JIS | D1-DIN | H | N-d-ANSI | N-d-JSI | N-d-DIN | ||
| 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 103 | 4-19 | 4-19 | 4-18 |
| 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 113 | 4-19 | 4-19 | 4-18 |
| 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 115 | 4-19 | 4-19 | 4-18 |
| 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 135 | 8-19 | 8-19 | 8-18 |
| 125 | 5 | 66 | 130 | 216 | 210 | 210 | 165 | 8-22 | 8-23 | 8-18 |
| 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 177 | 8-22 | 8-23 | 8-23 |
| 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 210 | 8-22 | 8-23 | 8-23 |
| 250 | 10 | 110 | 255 | 362 | 355 | 350 | 240 | 12-25 | 12-25 | 12-23 |
| 300 | 12 | 129 | 311 | 432 | 400 | 400 | 297 | 12-25 | 12-25 | 12-23 |
