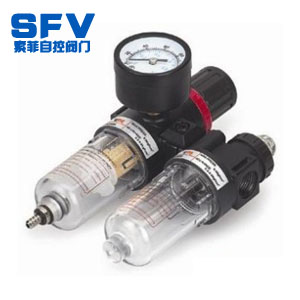

FESTO费斯托气源处理二联件

气源处理元件包括空气减压阀、过滤器、油雾器三大件。其中减压阀可对气源进行稳定，使气源处于恒定状态，可减少因气源压突变时对阀门或执行

器等硬件的损伤。过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。油雾器可对机体运动部件进行润滑，可以对不方

便加润滑的部件进行润滑，大大延长机体使用寿命。

气源处理元件主要规格性能：
1，气源处理元件主要型号：三联件AC系列（AC2000/3000/4000及二联件AFC系列；
2，工作介质：压缩空气；
3，接管口径：PT1/4，PT3/8，PT1/2等；
4，使用压力范围：0.15~0.8Mpa(21-114psi)；

气源处理元件安装说明：
1，安装时请注意清洗连接管及接头，避免赃物带入气路。
2，安装时请注意气体流动方向与本体上箭头所指方向是否一致，注意接管及接头牙型是否正确。
3，过滤器、调压阀给油器的固定：将固定支架的凸槽与本体上凸槽匹配，再固定片及螺丝锁紧即可。
4，单独使用调压阀、调压过滤器时的固定：旋转固定环境使之锁紧附带的专用固定片即可。

气源处理元件使用说明
1，本过滤器排水有压差排水于手动排水两种方式。手动排水时当水位达到水位滤芯下方水平之前必须排出。
2，压力调节时，在转动旋钮前请先拉起字旋转，压下旋转钮为定位。顺时针扭转为调高出口压力，逆时针旋低出口压力，调节压力时应逐步均匀地

调至所需压力值，不应一步调节到位。
3，给油器的使用方法：给油器使用JIS K2213输油机（ISO Vg32或同级用油）。加油量请不要超过杯子八分满。数字0为油量最小，9为油量最大。自

0-9位置不能旋转，须顺时针旋转。

气源处理元件注意事项
1，部分零件使用PC材质，禁止接近或在有机剂环境中使用。PC杯清洗请用中性清洗耳恭听剂。
2，使用压力请勿超过其使用范围。
3，当出口风量明显减少时，应及时更换滤芯
