气动高平台球阀

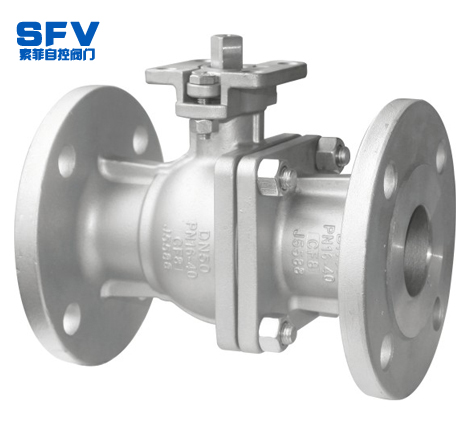

Q41F-16P高平台球阀

球阀有两种，一种是浮动球阀，即球体在阀腔内可浮动，依靠两端的密封座压紧球体而稳定。这种球阀只能用于公称通径较小(150mm以下)或压力级制较低(0.8MPa以下)的场合，否则启闭扭矩会很大，给使用者带来困难。
在公称通径大于DN200或压力级制较高的场合，需用固定球结构，固定球阀在阀门全关时，压在球体上的作用力传递到上下两个球体支撑轴上，大大减少操作力矩，压力增加而扔矩不会明显增加，便于操作者使用。

球阀具有如下的一些优点：

1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当校

2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。

3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。

4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。

5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。

公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K

公称通径或口径：DN6～900、NPS 1/4～36

连接方式：法兰、对焊、螺纹、承插焊等适用温度：-196℃～540℃

驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动

阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

高平台球阀和法兰闸阀都是同属一个类型的阀门，差异在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。
