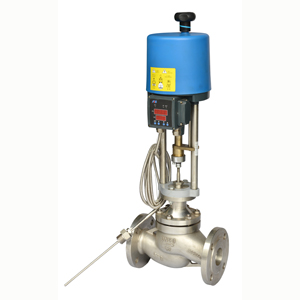

ZDLM电动套筒调节阀

ZDLM电动套筒调节阀

ZDLM电动套筒调节阀概述
ZDLM电动套筒调节阀,接受调节仪表输入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信号及电源即可控制运转,实现对工艺管路流体的自动调节控制。广泛应用于精确控气体、液体、蒸汽等介质的工艺参数,如压力、流量、温度、液位等参数保持在给定值,是符合IEC标准的通用调节阀产品。双座阀具有不平衡力小、允许压差大、流通能力大等特点,适用于泄漏要求不严、压差较大的干净介质场合,广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

公称通径 25 32 40 50 65 80 100 125 150 200 250 300 350 400
阀座直径mm 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定数Kv 10 16 25 40 63 100 160 250 400 630 1000 1600 2000 2700
公称压力(MPa) 1.6、2.5、4.0、6.4、10
行程(mm) 16 25 40 60 100 130
流量特性 直线,等百分比,快开
工作温度℃ -40~+230℃(常温型)、散热片式+230~+450℃(中温型)特殊订货
法兰尺寸 符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等标准
阀体材质 WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等
阀芯材质 304、316、420、钛、镍、哈氏合金、Monel等
阀体型式 直通双座铸造球型阀
上阀盖型式 普通式(常温),热片式(中温)
配用电动 执行机构   PSL-202 PSL-204 PSL-208 PSL-312 PSL320 PSL325
361L 361LSA-20
361LSA-20
361LSB-30
361LXB-30
361LSB-50
361LXB-50
361LSC-65
361XC-65
361LSC-99
361LXC-99
361LSC-160
361LXC-160

2.电动套筒阀技术参数

公称通径 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径mm 26 32 40 50 66 80 100 125 150 200 250 300
额定 线性 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 10 16 25 40 63 100 160 250 400 630 900 1440
公称压力(MPa) 1.6、2.5、4.0、6.4、10
行程(mm) 16 25 40 60 100
流量特性 线性、等百分比、快开
工作温度℃ -40~+230℃(常温型)、散热片式+230~十450℃(中温型)、特殊订货
法兰尺寸 符合JB/79.1-94、HG20592-97、GB、ANSI、JIS、DIN等标准
阀体材质 WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等
阀芯材质 304、316、420、钛、镍、哈氏合金、Monel等
阀体型式 直通单座铸造球型阀
上阀盖型式 普通式(常温)、散热片式(中温)
配用电动 执行机构 PSL PSL-202 PSL-204 PSL-208 PSL-312 PSL-320
3611 361LSA-20 361LXA-20 361LSB-30 361LXB-30 361LSB-50 361LXB-50 361LSC-65 361LXC65 361LSC-99 361LXC-99
